Si tu reflex olympus no enfoca....


Es un fallo muy frecuente en esta optica el de que nuestra camara no enfoque,pues bien con el animo de ser de ayuda aprobecho la ocasion para mostrar como solucionarlo,pero antes deveis buscar un lugar tranquilo comodo y donde posais tener un orden,recordar realizar tomas por ej con el mobil para mas tarde retomar el montage sobre ellas,ralizar esas tomas siempre antes de retirar una pieza o cableado,no te cortes,no te vas a quedar sin carrete.
Empezamos retirando los tres tornillos de la pieza plastica (junto a la tapa de optica) dejar esos tornillos junto a ella.despues retiramos los dos tornillos del soporte de contactos,si te es necesario toma un folio y marca un circulo a boligrafo que llamaras por ej "soporte contactos" deja esos tornillos dentro de el.
Tras esto retiraremos los cuatro de la bayoneta,y el de masa (que no devemos olvidar o una vez montado todo puede tocarnos ir a buscarlo de nuevo si se queda bajo la placa)
Accedemos con precaucion al interior de la optica y es momento de tomar una foto.






 tras retirar con cuidado la bayoneta de la optica tomamos esta fotografia para recordar como estan dispuestas estas dos piezas que retiramos.vemos tras ello la placa de la optica.Retiramos el tornillo que sugeta este flex que corresponde a los servos internos del objetibo,desoldamos estos dos cables con la ayuda de un soldador,es importante que este este limpio y sin exceso de estaño,de lo contrario una gota puede unir varios contactos probocando un desastre.El conector blanco,la parte que vemos marron con sumo cuidado la deslizamos hacia el centro de la optica liberando el flex del diafragma,con ello en principio estamos preparados para retirar la tornileria de la placa que dejaremos bien ordenada,es importante que cada tornillo ocupe despues su lugar exacto.

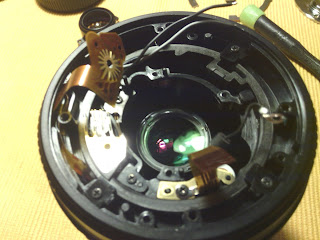

 Retiramos la placa,esto se va poniendo interesante,retiramos la ultima lente junto a los tres tornillos que la sujetan.
 Aqui reside el problema de esta averia,si obserbais el estremo abajo derecho de la foto vereis la patilla del enfoque que sale desde la bayoneta del enfoque,junto a ella la que sale de la cremallera de mando,la cosa es que ambas deberian ir a la par,como en la foto siguiente,puedes ayudarte de un par de destornilladores un poco largos y finos parala tarea de devolverlo a su lugar,pero rcuerda que es la patilla en forma de u que sale de la bayoneta la que deves mover y no la otra.
Ahora toca desearte suerte en el montage,que a buen seguro realizaras sin problemas evita tocar las lentes,usa una perilla.revisa las conexiones,sobre todo la del conector,esta a de estar perpendicular a su conector.




domingo, 25 de agosto de 2013

reparacion fallida olympus e 500

Regale esta olympus e 500 tras repararla de optica y espejo a mi cuñada,le duro poco aunque le adverti de lo delicado del dispositibo de almacenage la inexperiencia y quizas las logicas ganas de estrenarse dieron al traste con las slot´s de memoria,aunque se repararon los contactos el cortocircuito producido en ellas dejo la placa base inserbible con la joven cantidad de disparos de 14800 segun el menu oculto.
 Tras retirar la cubierta,a la derecha obserbamos el slot de la memoria xd,junto a el la lcd,es interesante saber como funciona y me estendere en ello mas adelante.

 Es aconsejable tomar fotografias destinadas a recordarnos posicion de piezas y cableado

 Ahora si nos fijamos en la lcd veremos dos cables flex,uno esta destinado a la informacion y el otro a la blabk ligt o retroiluminacion,no habra imagen sin una de esta dos cintas.
 Lo malo malisimo de esta camara equipada con un sensor kodak es precisamente que este reside fijo a la placa base,la mayoria de reflex pensadas como tal,lo tienen divisible a esta


 Ya esta listo para sacar la placa base

aqui esta vemos el sensor y el alijamiento para la dañada cf

 A la izquierda y en el centro obserbamos la falta de dos pines que yo miso retire enderezando los contiguos

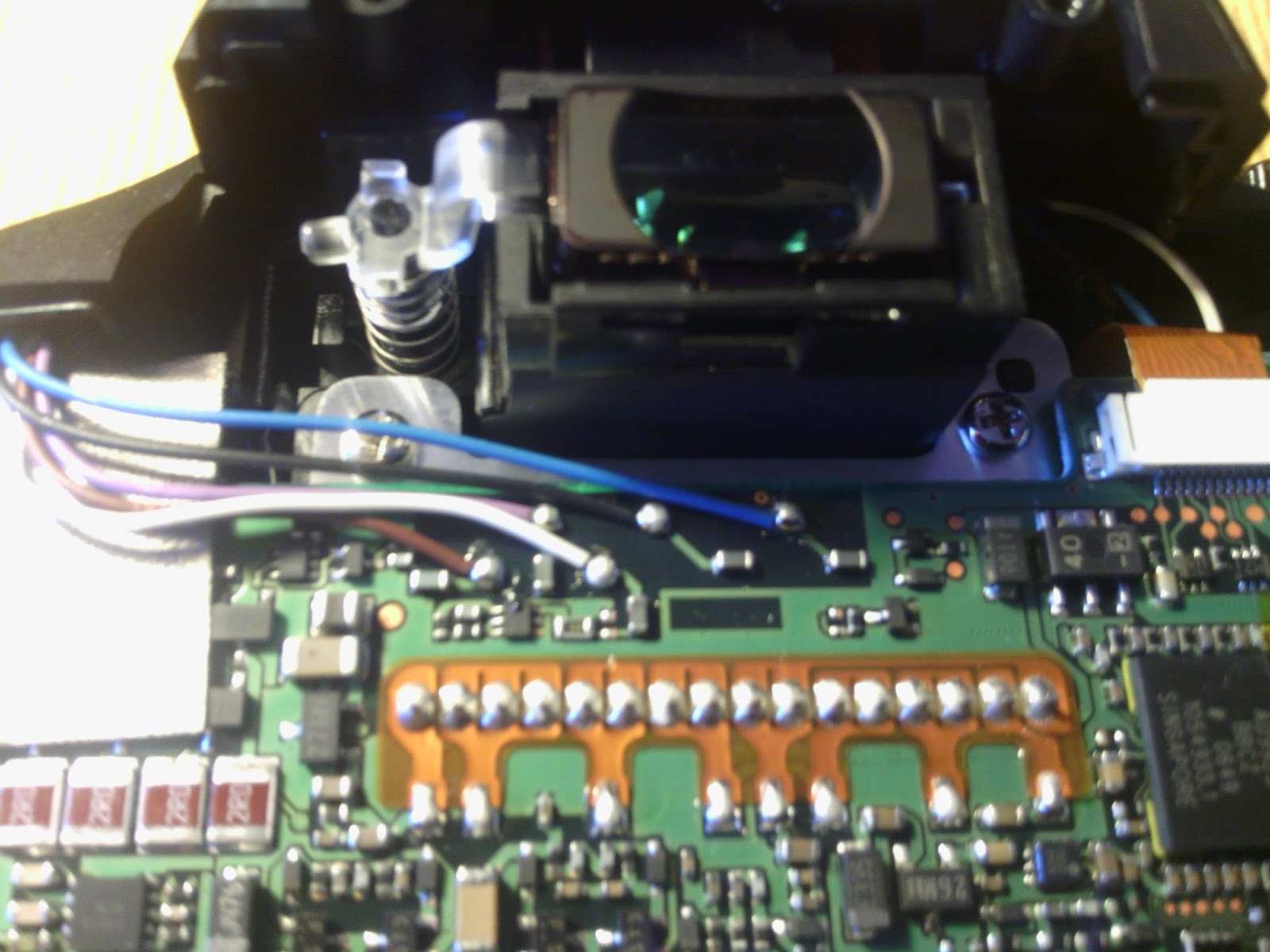

 aqui obserbamos la reposicion de esos contactos,no sirvio para nada el trabajo,el cortocircuito previo initilizo el equipo.
Es recomendable cubrir opturador y sensor lo antes posible a fin de evitar suciedad ect.

sábado, 11 de mayo de 2013

reparacion samsumg wb 150f

De antemano no soy muy usuario de este tipo de makinas y tan poco de arriesgarme con ellas dada la complejidad y delicado de sus componentes a treves del periodico me pongo en contacto con un usuario al que se le a caido esta makina al suelo probocando daños graves en la makinaria optica,me pongo e contacto y acordamos un cambio por un mobil que ya no uso.
 La reparacion de esta makina no va a ser demasiado estensa,la optica comprende una serie compleja de anillos que conforman la unidad telescopica del zoom,y en la que se aloja tan bien el sitema de enfoque,sin embargo ante una reparacion como esta se hace necesario desmontarlo por completo,pues solo entonces sabremos el alcance de la reparacion y si esta necesita de materiales,lo que hace probablemente que quede como pisapapeles.
La caida no solo produjo daños en el engranaje del zoom,si no que estos fueron probocados por la abolladura que se produjo en el estremo final del telescopico,que al intentar retraerse lo secciono.
Para esta tarea he utilizado una masilla plastica de dos componentes para despues trabajar la zona con la dremel,una y otra vez se va comprobando que ambos engranajes confronten,tanto piñon como cremallera.Si obserbais os dareis cuenta de que la optica esta torcida,el mitovo es que los anillos ser hermanan los unos con los otros mediante tres apollos,o lo que yo llamo tripode,este tripode viene a ser la forma de un triangulo dispuesto en la circunferencia de la optica,uno de estos apollos se a salido cruzando asi el objetivo.
En la foto superior se aprecia el servo motor del zoom,este se encarga de sacar extraer la optica ademas de la funcion zoom.

 Aqui en la foto superior desmonte la piñoneria a fin de comprobarla,esto hubiese supuesto una muy seria,pues seria muy dificil reconsruirla.

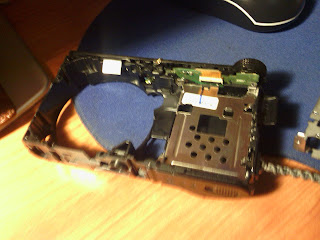

Al lado de esta la placa del sensor cmos.
 Los diferentes anillos de la unidad optica,estos van recubiertos de aluminio y son de plastico,deven deslizarse con suavidad,se deven desplazar y girar,cualquier traba sera un problema,y no tardando mucho,por eso recomiendo que nunca se guarden con las baterias y que se vijile que la optica este libre al mmento de encender la makina.
 El anillo de accion donde se reparo una seccion de la cremallera.(foto superior)
 Aqui reside el sestema de enfoque,lejos del golpe s un sietema mas delicado.
 La makina terminada,vaselina para lurbricar y la optica se maneja con la suabidad necesaria.


La foto superior aun muestra los indicios del golpe.la inferior muestra el golpe,estraida del mismo anuncio.





En esta ocasion me a salido un truño de reportage,pero me he distraido mucho con ella,quizas sea el motivo por el cual no he tomado muchas fotos,aunque tan bien se deve a que no me ha sido necesario tomar "fotomomorias" que me indicasen el montage posterior ya que en este caso an sido marcas quienes se an echo cargo de ese trabajo.

Ahora una critica constructiva,este tipo de makinas,que baratas no son,dejan mucho que desear en mi opinion frente a una reflex incluso de gama media baja,presumen de ( en este caso 14 mgpx) de resoluciones muy elevadas e isos muy eltas,Una prueba de ello y de la calidad que las separa pese a su "resolucion" es el peso por archivo/fotografia,otra muy a tener en cuenta es el tamaño del sensor,que aunque cmos,adtual,es de un tamaño reducido por lo que los amontonados pixeles son mas fragiles frente a la aparicion de ruido,carecen de opturador mecanico,con lo que ahy un lapso de tiempo entre nuestro disparo y el de la makina,sin embargo nada mas lejos de la realidad y nada mas lejos de la evidente separacion para con una makina concevida para tomar fotografias,con un ergonomico cuerpo y con "carne" donde agarrar,pero hay que ser justos,en condiciones de toma normales,y entre otros llamo normales a las condiciones de toma/composicion/intenciones de toma lo cierto es que se manejan bien,son pequeñas,y como el caso,cuentan con una optica zoom muy importante.

miércoles, 10 de abril de 2013

Reparacion de olympus e 330

 En este blog dedicado a la fotografia hay lugar para todo lo relacionado con ella,maxime si puede servir de ayuda,no obstante con ello no quiero animar a nadie a aventurarse en destripar su camara,no obstante puede ser que no tengais nada que perder por un equipo olvidado en algun rincon de casa por que su reparacion valia mas que su valor de mercado,es aqui donde presto mi esperiencia,por si ella sirbe de ayuda.
La inmensa mayoria de averias en el campo de la electronica vienen dados por lo que los electronicos llaman "soldadura fria" que viene a ser un mal contacto en alguna de sus parte o componentes,esto es algo importante a tener en cuenta.
La maquina que vamos a tratar es una olympus e 330,cullo problema era unas fotografias similares a las tomas de una analogia fuera del tiempo de exposicion del flash.
Una vez realizadas las pruebas oportunas se inclina la valanza a la revision y limpieza de la maquina ya que todos sus componentes parecen funcionar correctemente,cortina,espejo ect,tan solo la live viw o imagen en directo parece parpadear,tar un tiempo mostrando la imagen.
En esta primera imagen levantamos la pletina de chapa i la deslizamos hacia atras para descubrir cuatro tornillos bajo ella,es importante recordar que,antes de manipular la camara a de estar descargada de dispositivos de almacenamiento,baterias,y disparar el flash para inmediatamente despues apagar la camara,incluso haciendo esto y devido a la velocidad de reciclado del sistema EVITAR EL CONTACTO DEL CONDENSADOR,Y TAN PRONTO SEA POSIBLE RETIRARLO DEL EQUIPO PARA TRABAJAR CON MAS SEGURIDAD,TANTO PARA EL PROPIO EQUIPO COMO PARA UNO.
 en esta imagen tenemos el cueerpo con sus recubrimientos de goma retirados,bajo la cual se encuentra la tornilleria,en la imeges se aprecia una lupa,la cual os sera util,asi como una perilla,que os recomiendo comprar en una farmacia aunque su uso sea para otro menester completamente diferente.(lavatiba)
 Aqui retiramos la parte que contiene el dial de modos,y que tantos problemas da,en pimer lugar es el punto de entrada y salida,por no estar sellada de suciedad ect,ademas de ser el primer elemento que la humedad se encuentra,en resumen,una parte delicada,antes de proseguir un par de recomendaciones,la primera es que durante el proceso uno se encuentre en un lugar trankilo,limpio y ordenado,sin que nadie le pueda molestar,y obrar con cuidado y sin prisa,y por ultimo utilizar lo que llamo "memoria fotografica" que no es otra cosa,como comprobareis en las fotos de este reportage,que una serie de fotografias tomadas con el fin de recordarme como he de montar despues.

 Otra recomendacion importante es la de,tomar un folio he ir haciendo pequeños sobrecitos,que contendran la diferente tornilleria,cada sobrecito con la etiqueta de "tornilleria forntal" por ejemplo.

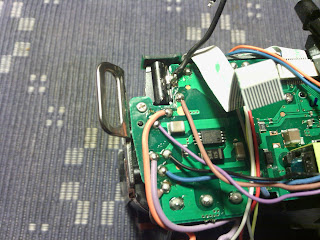

 La parte inferir del control de modos,en ella se ve donde va soldado ese cable negro,y el conector de la faja,que basta con deslizar la parte marron del conector en el sentido de la flecha para soltar,estos conectores son delicados,no oseis palancas o similares ya que no os aportaran la sensibilidad necesaria para retirarlo sin romperlo.
 Nos olvidamos del resto por el momento.
 Ya tenemos la placa del dial de motos,como se ve los contactos por los que se desliza la rueda son de estaño,parte del mismo se va estendiendo a los contactos contiguos,haciendo que falle.Un poquito de alcohol con un bastoncillo,lupa y lo damos por bueno tras unas pasaditas con el cutter.
 Bolvemos ala makina,vemos los dos tornillos,y las ranuras del xd y cf,que recordemos an de estar fuera de la maquina,vemos tan bien que el boton de estraccion de la cf estorba un poco para separar las dos mitades que forman la caja plastica del equipo,devemos pues estar atentos a este boton si no queremos romperlo.
 A partir de este momento estais espuestos al condensador del flash,que se ubica en la empuñadura y que veriemos con mas detalle mas adelante,recordar tomar cuantas fotos sean necesarias para "la memoria fotografica"
Cuidado al retirar las dos mitades,un tiron fuerte puede arrancar algun enchufe dejando la placa inutil.
 Aqui nos encontramos con la conexion de la lcd,todas las conexiones similares (y mas esta por ser un unchufe pequeño y con multiples contactos) se an de comporbar con la lupa,su alineacion respecto al enchufe.
Si vemos en la imagen las flechas azules nos muestran que devemos levantar con la uña la parte marron de la misma,con sumo cuidado,al realizar esta accion la faja de conexion deja de estar presionada contra sus contactos por lo que ya podemos retirarla.
Cada unos de los contactos,en mi operacion,an sido limpiadios tras retirarlos,en mi caso con limpiacontactos.

 En en frente vemos un tornillo que se hubicaba escondido bajo la plaquita del sistema de olympus.

 no combiene prescindir de los elementos que nos vamos encontrando,pues alli puetos por algo estan,esta cinta amarilla tiene la funcion de proteger los botones de mando,para que no presionesmos directamente sobre ellos y sea el plastico lo que se gaste antes.
 Aqui onservamos el temido condensados,se aprecia a ver el voltege que es capaz de "dar",y aunque su intensidad no os matara ( o eso creo jejejejeje) seguro que os enseñara que no deveis tocarlo,lo mejor sera retirarlo tan pronto podamos.
 Fijaos en la cinta de conexion o faja izquierda,mas adelante os contare la anecdota de ella.
 Aqui el cuerpo ya sin condensador,podemos trabajarlo a gusto.


 la placa inferior,hay que retirarla antes que la principal.
 retirada la placa inferior y la trasera y limpiado los contactos llegamos al corazon de la maquina,sl sensor,es con diferencia el elemento que mas contactos suministra,no hay que olvidar que,por su composicion generan pequeñas cargas elecricas al ser expuesto a la luz, que seran mas tarde interpretadas por el procesador la la camara,eso os puede orientar a definir la psible causa de averia.
 retirado el sensor llegamos al opturador,una vez revisado decido dejarlo en su lugar,fue el unico componente que quedo fijado al chasis.
 La plaqueta de alumino es en realidad la refigeracion del sensor,fijado a ella con pasta termica.
 En esta imagen vemos al fondo los "utiles" para limpiar el sensor,nunca prescindais de estos (caros) bastones,ya que de otro modo solo empeorareis el asunto,contienen una solucion que se disipa tan rapido como se aplica,eso si,aseguraros de que,el que se os a vendido sea del tamaño correcto para vuestro sensor.
 en mi caso fuy mas alla de la capsula que contiene el sensor,este se encuentra encerrado en ella,con ul cristal,en esta camara ese cristal es el sistema antipolvo,
 volvemos a montarlo todo.

 Aqui es donde entra la faja que os dige,recordarais,en algun momento y pese a una escrupulosa organizacion un tornillo mas largo de lo necesario fue a parar al lugar de la goma el pulgar,perforando la citada cinta.
 Ya me temia lo peor,y de echo acerte,la camara se probo antes de cerrarla,y fue el ultimo tornillo el que fastidio el exito rotundo de la operacion.
Sabia que el repuesto seria dificil,y mas con el servicio de olympus que te remite a sus talleres como si fuesen los amos de tu equipo.
Pues bien,me vino a la memoria la faja de conexion de las cabezas lectoras de los cd y dvd,recorde pues que tenia una play 2 con la lectora averiada,asique le saque la faja que resulto ser mucho mas ancha.
Ayudado con un cristal (el de un marco) al que fige con cinta celo la faja ancha para nuestro proposido,y utilizando otro cristal mas,con un cutter y un preciso corte,ya tenemos la faja de doce hilos que necesitamos,y sin la cual la camara no funcionaria.

 Una vez comprobado con todas las fajas an quedado correctemente conectadas,los cables soldados donde las fotos tomadas nos an mostrado que van,ect,solo entonces podemos insertar la bateria,suerte.
 Nota:varias imagenes no conforntan con el texto ni con su lugar en el proceso,sin embargo serviran de orientacion.
