sábado, 8 de junio de 2019

En esta ocasión,que ya hace tiempo que no subo nada,traigo la reparación de este tanrom que adquirí a un precio tentador,entregando una vieja óptica.
Se trata de un 18 270 estabilizado,y que me permite salir al campo con una sola óptica,si es que no voy a algo mas concreto.
Al poco tiempo de empezar a usarlo,observo una extremada pereza e imprecisión en el autofoco,hasta el punto de tener que ayudarlo manualmente,en un principio pense en una perdida de tracción como en otras ocasiones,de algún servomotor eléctrico,sin embargo descarte esa teoria al descubrir en la revisión que se trataba de un motor de tracción directa sin escobillas.
Si bien hasta en cinco ocasiones tuve problemas con los envios del repuesto,y así sido hasta este ultimo,que a pesar de ser valido no lo fue del todo y hubo que "hacer de macgiver"

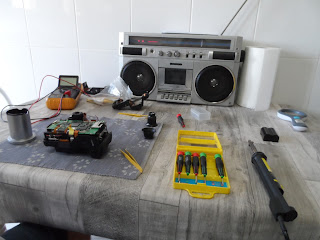

Empezamos por mas o menos recolectar lo que vamos a necesitar,incluyendo "la taper" de la tornilleria,es esencial y básico guardar la tornilleria de forma escrupulosa un tornillo mas largo,de diferente paso o mas ancho,puede provocar un desastre,yo los coloco por orden y por lotes sobre que pieza atornillan o sujetan.





aflojamos la tornilleria de la bayoneta y del entorno de el conector de la bayoneta


 retiramos la cubierta antipolvo y la bayoneta,presta atención a su postura,sobre todo de donde va insertada la varilla de mando f (diafragma)

 Atención con las laminas y el muele de comunicación de masa.

 Aflojamos la tornilleria de la trasera del objetivo, con cuidado levantamos la pieza realizando el juego de la imagen.
 tenemos ante nosotros la placa base de este tanrrom 18 270mm version b008
 vamos retirando los flex con el fin de levantar la placa,son cables muy delicados,y conviene que los trates como tal.

 Este conector con "clip" de presion lo puedes levantar con la uña,no usar destornilladores o similar que no te transmiten tacto,
es primordial tan bien,con una lipa controlar el correcto alineamiento de cable y zócalo antes de culquier prueba.
 aqui se aprecia el clip del zócalo levantado.
 retiramos la tornillería de la placa main
 fuera la placa base vemos el conjunto del motor autofoco.
 tras de una pequeña inspección se aprecia que se fija con tres tornillos,que retiramos,y ya tenemos el conjunto causante de la anomalia fuera
 aqui tenemos,con forma de gajo de naranja,el motor eutofoco,que he pedido varias veces,que ha fallado en su envio varias veces,y que en esta ocasion tenemos listo,o eso pensaba hasta realizar unas comprobaciones que detallare mas adelante.
 desde detras retiramos la pletina de mando de af vr,de este modo nos sera mas fácil montarlo,prestar atención a la posicion de estos mandos respecto a los microinterruopores en la unidad que vamos a montar.





 aqui tenemos la anomalia de la que hablamos anteriormente,este flex es basicamante,los microinteruptores de mando de vr (estabilizador) y autofoco,como podemos apreciar el flex de abajo no tiene nada mas que un interruptor,lo que quiere decir QUE LA PIEZA ME VIENE MAL,PARA UN 18 270MM B008 SIN VR

La pieza por lo demas es identica,asi que decido extraer de mi pieza averiada, estos interruptores e instalarlos en la nueva unidad.
 istalados los interruptores necesito colocar dos arandelas minusculas,y que estas se mantengan en su lugar durante el montaje del reto del grupo af,asi que utilizo una aguja insertada en la rosca,que ya tiene esas arandelas,y que ademas me servirá de guia para colocar el resto.
Con todo esto,procedo a la inversa,con sumo cuidado y atención,un movimiento en falso,o un forzado de mas,y tendria un pisapapeles precioso,pero no ha sido asi,todo salio bien,y ahora puedo disfrutar de este magnifico todoterreno de tanrom.

jueves, 19 de abril de 2018

compacta canon


En esta ocasión traigo un pequeño trabajo realizado en esta pequeña compacta,no tomar las precauciones necesarias con este tipo de cámaras puede llegar a ocasionar desastres aun peores que este,como rotura de la óptica o similares.
Al parecer se guardo en su bolsa con la batería insertada,por accidente se presiono el botón de encendido y la óptica intentó desplegarse,ese exceso de consumo de la batería acabo por romper el fusible principal,que fue mi primer indicio desde el primer momento,mas cuando al revisarla no veo voltaje en la placa main.
Nos ponemos a la busca y captura de ese fusible para su comprobación,normalmente no me tomaria el tiempo en este tipo de maquinas,sin embargo me encantan los retos.








encontramos el fusible principal bajo un cable flex,un fusible muy bien colocado frente a un conector,esto complicara aun mas la reparación,pues debemos evitar a toda costa deformar con el calor del soldador este conector.



instalamos un fusible de tipo cilindrico.




Con esto termino este pequeño aperitivo,ya que hace tiempo que no subo nada,pero no sin antes advertir,y poner como ejemplo este caso,NO GUARDES TU CAMARA CON LA BATERIA PUESTA

viernes, 13 de octubre de 2017

Cómo funciona la LCD?


Hace unos meses encontré esta pequeña olympus e 330 con daños por golpe en el lcd,lamentablemente no hay repuestos precisos para la maquina,aun así,la unica solución pasaba por adaptar un lcd de otro modelo,con el consiguiente riesgo de romper una pieza nueva,por lo que descarte esta opción.
Tenia una e 500 por hay,que sufrió avería sin reparación del buffer de memoria a causa de rotura y cortocircuito de los pines en la compac flasf.
Así pues saqué esa lcd para descubrir que servia pero no entraba en su alojamiento al estar montada en otro soporte mas ancho,y la monte en el soporte de la lcd rota de la 330,me pareció interesante montar un video sobre el funcionamiento de este componente,y bueno,aquí esta y espero,francamente,que os guste.






Aquí os dejo el pequeño vídeo que he preparado,esperando que este os guste y sobre todo os sea interesante,como apunte al vídeo decir que,la cámara que fue reparada es una e 330,no una e 30,y por otro lado añadir que el filtro rgb consta de diferentes capas,verde rojo y azul,colores que cumplimentan al arco de colores,ademas del blanco y negro,todo ello en a penas tres milímetros de espesor.
Añadir que,estoy,como siempre,abierto a sugerencias y como no,correcciones.


Las similitudes entre este elemento y el propio sensor,me parecieron lo suficientemente interesantes como para realizar el presente vídeo,sin embargo es el procesador el que hace la magia de controlar mas de 207000 pixeles,no es increible?

sábado, 29 de julio de 2017

Nikon d80,reparacion motor(motor espejo)




En esta ocasión traemos la reparación de esta d 80,no sin antes una laaarga espera por culpa de un pésimo servicio del repuesto.
Nada mas insertar la batería nos asalta un error en la lcd,que indica que algo va mal,presionamos el obturador y sentimos un motor electrico.











Empezamos retirando la cubierta inferior



Tengo que decir que,la construccion de la maquina me pareció nefasta,con demasiadas partes que forman la caja,y que así,la hacen frajil






















Retiramos la placa principal,que nos dará acceso a la tornillería del box espejo
Retiramos este pequeño enchufe que va a la bateria de salva-guarda


He de advertir de paso,que la placa dc de alimentacion contiene dos fusibles marcados con "p y t"


retiramos las soldaduras






































Aqui tenemos el box que contiene la averia que tratamos

Retiramos la unidad motor




y aqui vemos el orijen del problema,un engranaje que paitna
