reparacion/restauracion canon eos 60d

 Hacía ya tiempo que no publicaba nada,y es que por h o por b,no me a sido posible,entre mis problemas de columna y estos días de verano,que a penas dejan ganas de nada,no he sacado tiempo para ello.

Esta canon eos 60d hace ya un tiempo que la adquirí,para intentar regresar la a la vida,ha sido una maquina compleja,que se ha llevado varias oras,ello en parte se debe a que se a reparado el obturador que tenemos,lo que se lleva un tiempo mas.

Se trata de una cámara lanzada en 2010,que ya tiene su tiempo,sin embargo tiene un parecido a una de mis cámaras favoritas,la olympus e 30,aunque esta,ya con un cmos que alcanza la resolución de 18 mgpx,creo que cuenta con armas,para quedarse al menos una temporada.

Esta es una cámara,algo compleja y delicada,por lo que se debe estar completamente concentrado en el despiece,lleva multitud de cables flex,muy delicados y finos,ademas de un alarde de conexiones diferentes de cableado hembra/macho do conexión frontal y superior.

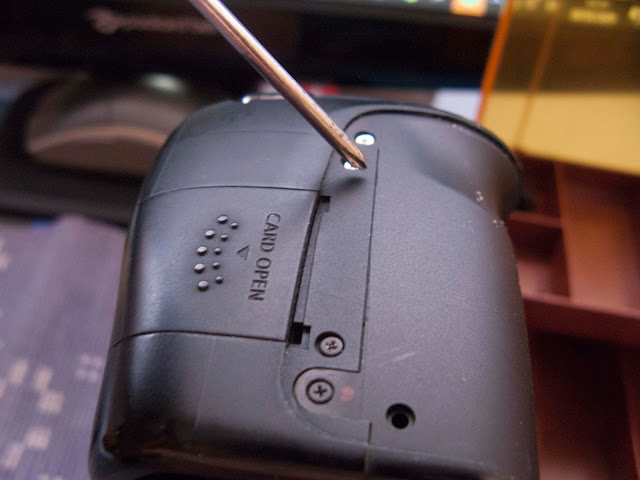

retiramos toda tornilleria,incluso bajo las cubiertas de goma.

retiramos la rueda de los ajuntes de dioptrias

Hay que prestar mucha atención,y ser escrupulosamente organizado con la tornilleria,ya no solo por que tenemos roscas diferentes para metal y plástico,ademas hay longitudes diferentes,y colocar mal un tornillo puede ocasionar que rompamos algo en el interior de la maquina al ensamblarla.

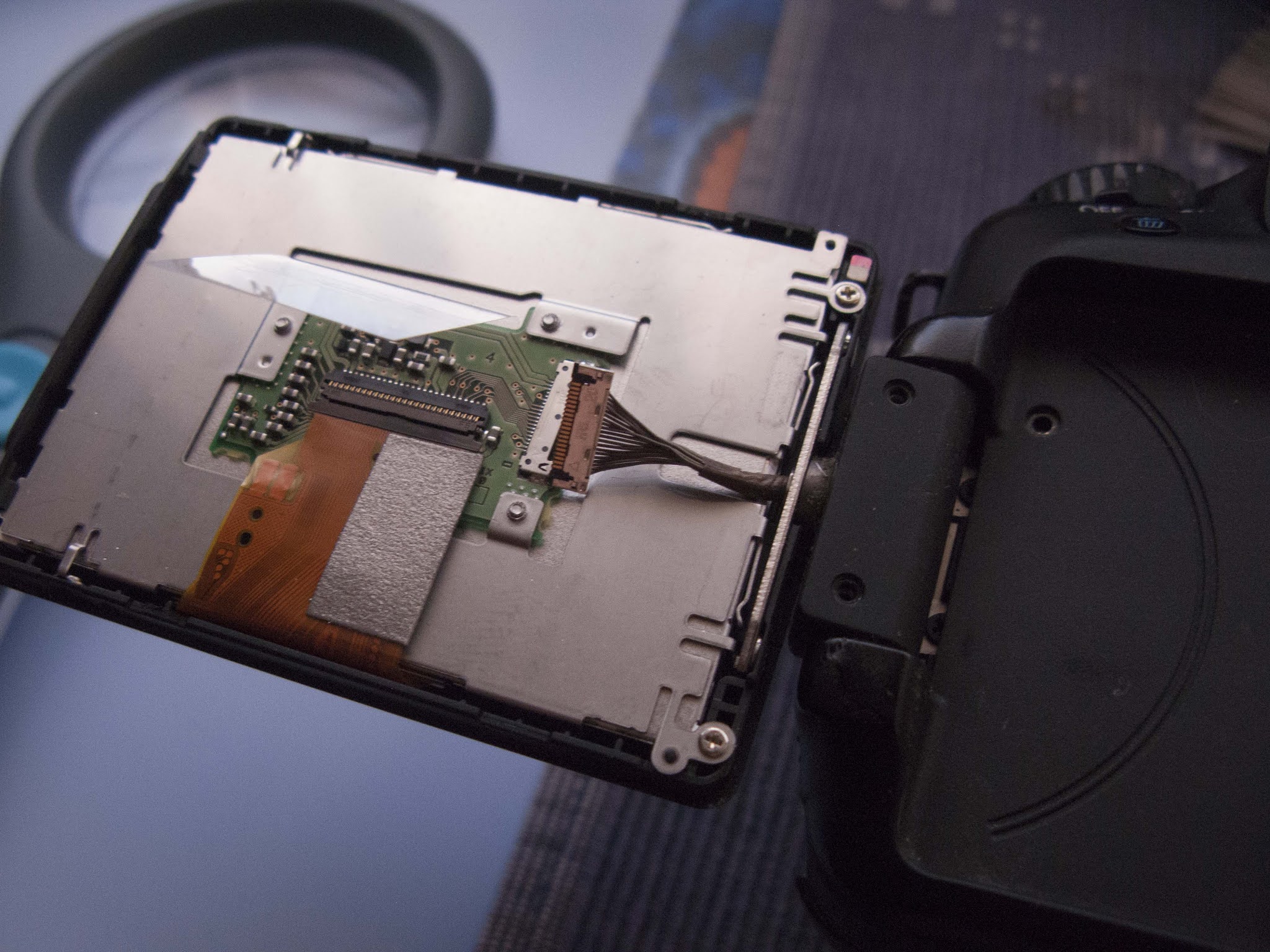

Para retirar la cubierta trasera es necesario desmontar la cubierta de la rotula de la lcd.

una vez retirada la cubierta de la lcd empezamos a retirar conexiones de la placa main,empezando por el flex del sensor cmos

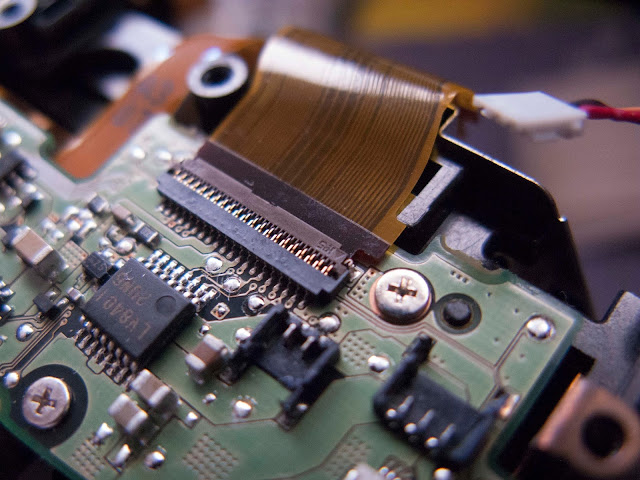

retiramos conexiones de la placa main

lado superior derecho,bajo la placa main un conector de enchufe,cuidado con el.

desconozco para que sirve este cable óptico

procedemos a retirar la cubierta frontal

Prestar especial antención a tocar con los dedos la placa base inferior,que entre otras cosas incorpora en condensador del flash que tantas veces os digo que hay que tener precaución con el,mas adelante os enseñare por que.

para retirar la placa base inferior retiramos la montura para el tripode.

retiramos todo cableado,el condensador se hubica bajo esta blaca,esquina superior izquierda,tener en cuenta,conexiones hembra macho de forma superior

retiramos la placa inferior,ya vemos el condensador

como veis es algo a tener en cuenta,por que de estar cargado,almacena 330v,puede hacer daño

empezamos a ir ya directamente a por el obturador,pero para estraerlo sera necesario desmontar el motor que lo acciona

retiramos el sensor cmos de 18mgpx

ojo con los muelle soportes del sensor,no los perdais,el sensor se fija con tornillos torx

y extraemos el mismísimo corazón de la maquina,para dar paso a ver el obturador.

aqui ya vemos,la cortina trasera rota

retiramos la placa de controles,bajo ella retiramos dos tornillos que jijan el box del espejo

separamos el chasis del el box del espejo

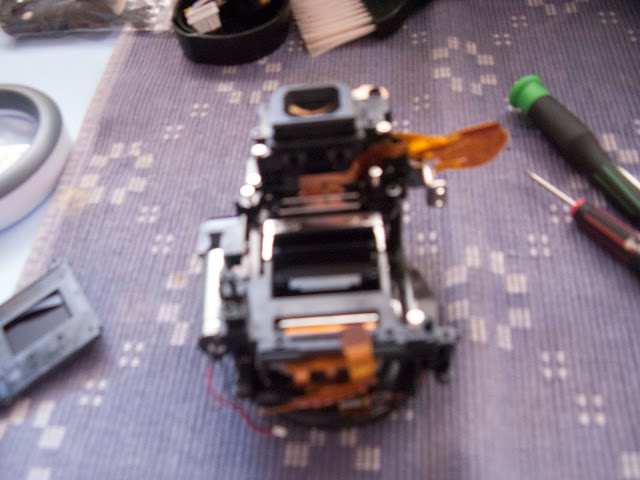

apartamos el chasis y trabajamos sobre el conjunto box-obturador



el obturador,se fija al box con tres tornillos que retiramos,si retiramos el soporte del motor de el obturador,podremos retirar el obturador,por fin,y repararlo.

por un lador el motor de el obturador por otro el box,y por otro el mismísimo obturador

retiramos los tos dornillos para ya tener acceso a las cortinillas,tras retirarlos deslizamos la pieza de aluminio a la izquierda,y la retiramos,aqui hay que tener extremo cuidado,ya que ambas cortinas tienen unos muelles de ayuda que pueden saltar,y si se pierden ocasionarnos problemas.

como se aprecia,ambas cortinas están en mal estado,delantera y trasera.

retiramos las cortinas viejas

que están destrozadas

instalamos las nuevas,con sus melles

prestar atención extrema en este proceso,en la colocación de los muelles,así como las laminas de separación,si algo falla en esta pieza,solo guiñará el ojo una vez,y dada la envergadura del trabajo seria un desastre

tras montar las cortinas y retirar el polvo montamos y cerramos el obturador,ya queda montarlo todo,especial cuidado con los flex,asegurarse de que estan correctamente insertados.

obturador reparado,y me dipongo a montar y probar.

Espero os aya gustado el presente trabajo,pero una vez mas,no recomiendo meterte en ello si no eres muy hábil organizado y limpio.

Nota:recordar,si levantas el sensor,despues deberas calibrarlo,por ello es importante intentar preescindir de hacerlo,y si no queda mas remedio,contar las vuentas que le das a cada tornillo,a fin de dejarlo lo mas aproximado posible,y despues sera mas facil con pequeñas correcciones.Para ello puedes usar un destornillador marcado.
